SIEMENS西门子、Gardner Denver格南登福，Rietschle里其乐高压漩涡风机，在工业场景有着广泛的应用，它的接线安装非常简单，然而，要让西门子漩涡风机安全、高效运行，正确的接线至关重要，这不仅关系到设备能否正常运转，还与使用寿命、工作稳定性及人员与财产安全紧密相连。接下来，就为大家详细介绍其接线方法，并附接线图，让您一目了然。
首先，建议请专业的电工师傅进行安装，了解当地的用电环境，参考风机铭牌指引，每台风机都会随货一本使用手册，仔细阅读，正确安装和使用。西门子风机会根据客户的用电环境，及设备要求进行电机适配，所以本文仅为参考，具体操作以风机的铭牌及使用手册为准。
一、接线前准备工作
（一）工具材料准备
进行Gardner Denver西门子漩涡风机接线，首先要准备齐全相应工具与材料。工具方面，需配备大小合适的螺丝刀，用于拆卸和紧固接线端子螺丝；剥线钳不可或缺，能精准剥去电线外皮，确保接线良好接触；还建议准备尖嘴钳，方便在狭窄空间操作电线；万用表用于测量电压、电流等电气参数，保障接线准确性。材料上，要依据风机功率、电流等参数，选取截面积适配的电线，一般遵循电气规范，保证电线能承载风机运行电流；准备优质接线端子，像铜制接线端子，导电性佳、连接牢固；绝缘胶带用于包裹电线接头，防止漏电，保障用电安全。
（二）安全防护措施
安全是接线操作的重中之重。开始接线前，务必确认风机及相关电路处于断电状态，可在电源开关处悬挂 “正在维修，禁止合闸” 警示标识，防止他人误送电。操作人员要穿戴好绝缘手套、绝缘鞋，头戴安全帽，以防触电风险。
（三）熟悉风机参数
仔细查看西门子漩涡风机铭牌至关重要，上面标注着关键参数。电压参数，常见为 380V 三相电或 220V 单相电，接线时需确保电源电压与之匹配，否则风机可能无法正常启动，甚至损坏电机。通常电压旁边有接线方式，△/Y形接线方式。功率信息决定电线、开关等配套电气元件选型，功率大的风机需更粗电线、更大容量开关。频率一般为 50Hz 或 60Hz，也有特殊频率87Hz，要与当地电网频率一致，如不一致可使用变频器驱动。相数明确是三相还是单相，三相风机接线相对复杂，需关注相序，错误相序会致风机反转，影响使用。此外，铭牌还可能有电流、转速等参数，操作前充分了解，可为接线及后续调试、运行提供依据。

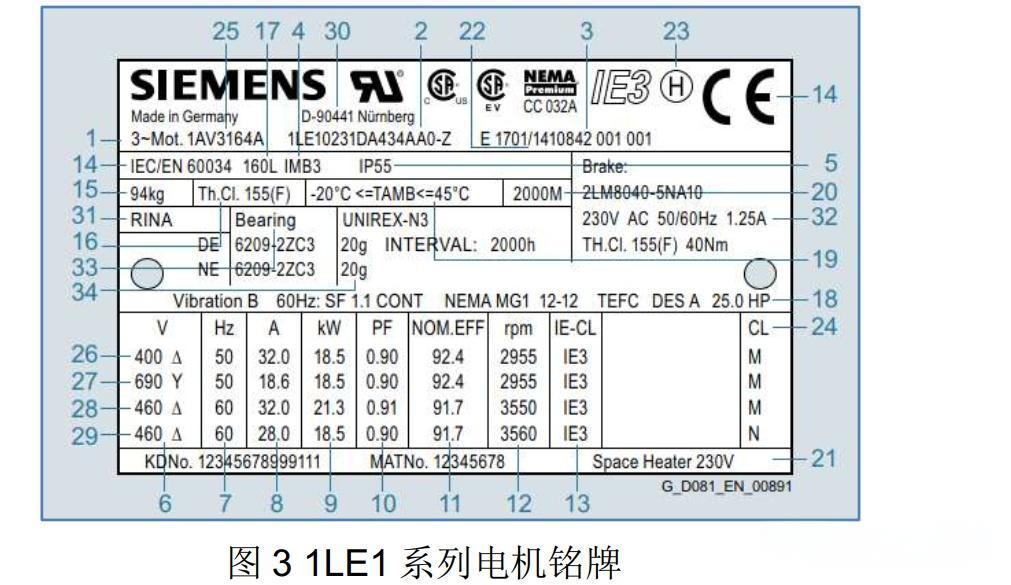

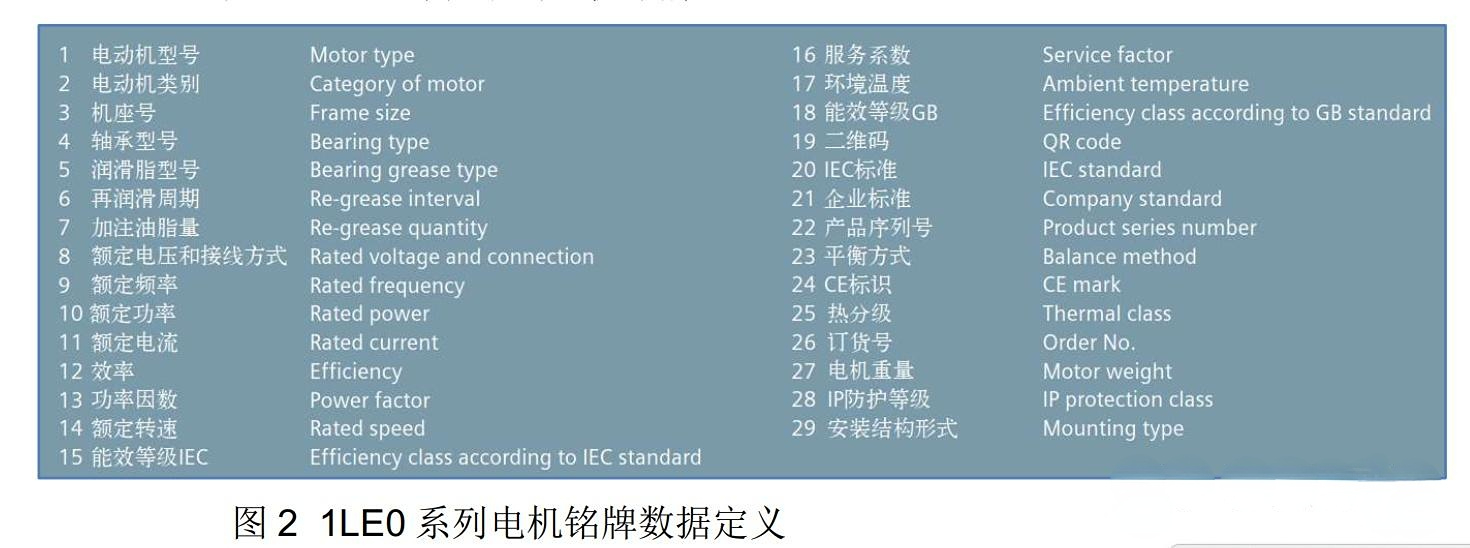

以下以SIEMENS西门子电机的铭牌为例，帮助大家充分理解相应数据的定义。
二、不同类型风机接线方法
工业风机三相 380V 风机接线比较常见，以下是相关接线方法，220V单相电的风机比较少用，且接法简单，不做赘述。
1. Y型接法/星形接法

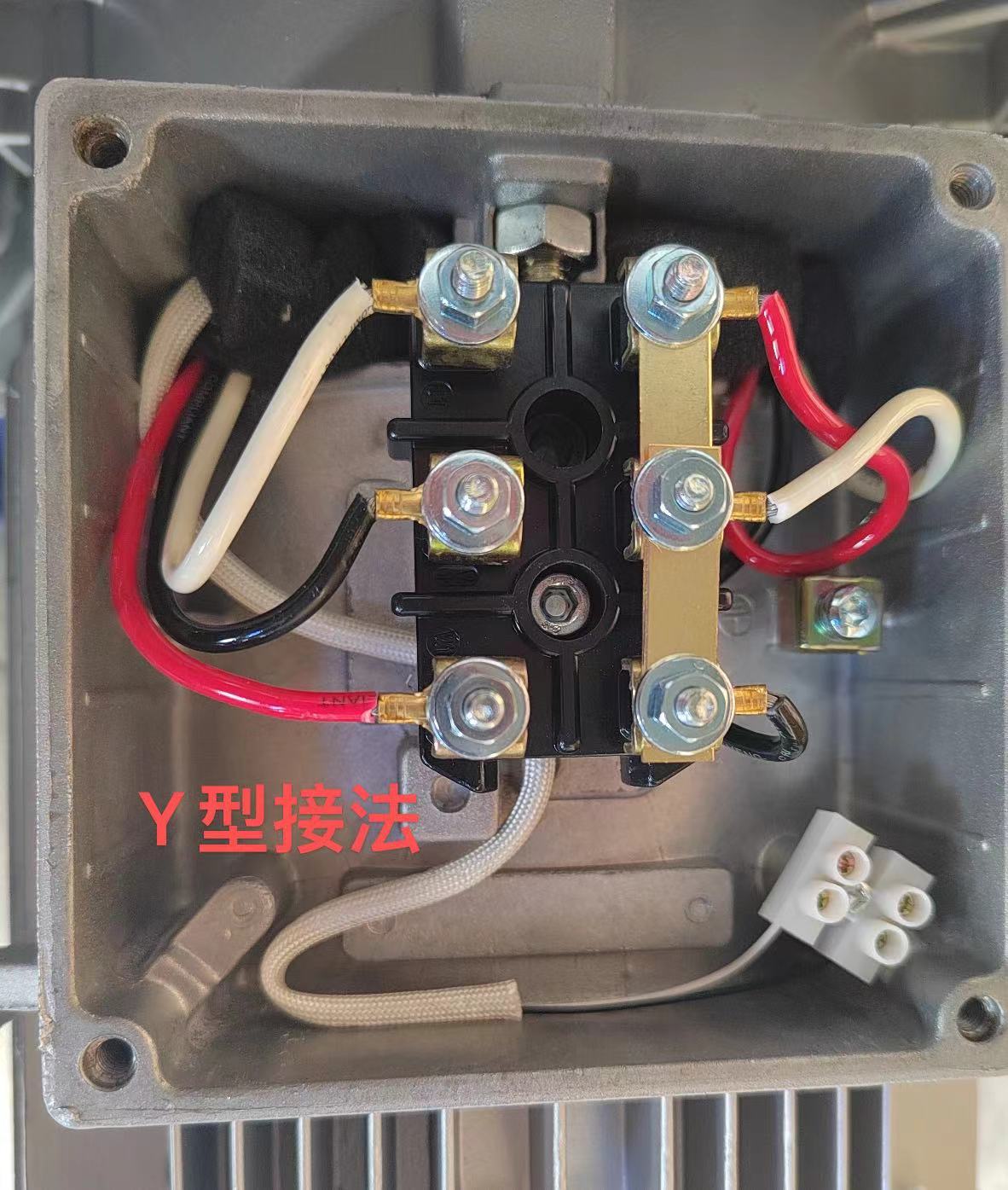

对于三相 380V 的西门子漩涡风机，Y/星形接法常用于三相小功率风机。接线时，需找到风机接线盒内标识为 U1、V1、W1 的三个接线端子，这通常是三相绕组的首端。与三相电源的三根线相接，然后把三相绕组的末端 U2、V2、W2 连接在一起，形成中性点，此中性点可视情况决定是否接地。这种接法下，每相绕组承受的电压为 220V，启动电流相对较小，对电网冲击小，适用于像小型通风系统、对启动转矩要求不高的设备配套风机。Y/星形接法图示如下
2. 三角形接法

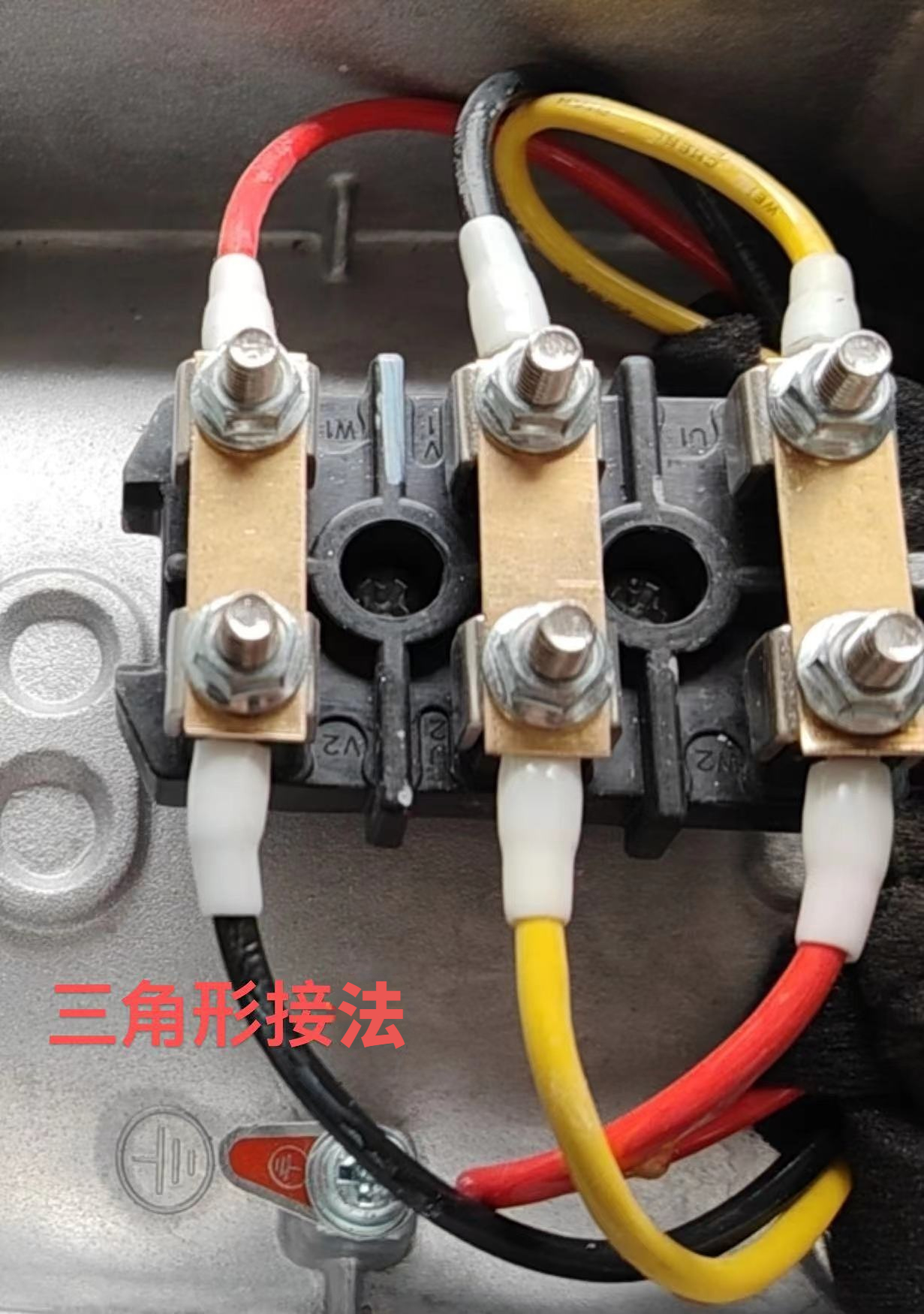

当风机功率较大时，多采用三角形接法。同样先找到接线盒内的 U1、V1、W1 接线端子，与电源线相接；接着，把 U1 与 W2 连接、V1 与 U2 连接、W1 与 V2 连接，让三相绕组依次首尾相连构成三角形闭合回路。三角形接法下，每相绕组承受的电压为 380V，能提供较大的启动转矩，适用于重载启动，如大型工业粉尘处理系统、物料气力输送等需要风机快速达到额定转速的工况。与星形接法相比，它启动电流大，但运行时功率输出更强劲。三角形接法图示如下。
三、接线注意事项
（一）接线顺序与固定
接线操作务必按顺序进行，以三相 380V 风机为例，先接电源线，在接入接线端子时，要确保线芯插入到位，使电线与端子充分接触，避免虚接；随后紧固螺丝，用螺丝刀拧紧，力度适中，既要保证连接牢固，又不能损伤端子或线芯。对于单相 220V 风机，同样先接火线、零线，再接保护地线，每接完一根线，即刻拧紧相应端子螺丝，过程中防止电线相互缠绕、拉扯，维持接线整洁，为后续检查、维护提供便利。
（二）线路检查
完成初步接线后，全面检查线路至关重要。仔细查看每根电线外皮有无破损、划伤，哪怕微小破损都可能引发漏电风险；用万用表电阻档测量线路，两两检测相间电阻，三相电相间电阻应相近，若出现阻值过大或无穷大，可能存在断路；检测线与线、线与地之间绝缘电阻，阻值需符合电气绝缘标准，数值过低表明绝缘不佳，有短路隐患。发现问题及时排查，重新接线或修复绝缘，确保线路正常。
（三）接地保护
接地是保障安全的关键环节，西门子漩涡风机金属外壳务必可靠接地。
四、调试与运行
（一）初步调试
完成接线后，在正式运行前需进行初步调试。先将风机所接电源开关瞬间闭合，观察风机回转方向是否与设备外壳所标箭头方向一致，若不一致，对于三相电风机，迅速切断电源，调换任意两根电源线相序，再次通电确认，直至方向正确；同时留意通电瞬间有无异常杂音，如碰撞声、摩擦声等，正常运转声音应平稳、均匀，若有杂音，可能是风机内部零件松动、装配不当或接线有误，需断电排查，重新紧固零件、检查接线，确保风机初始启动正常。
（二）运行观察
风机进入正常运行后，持续观察其运行状态。注意风机振动情况，正常运行振动微小且平稳，若出现剧烈振动，可能是叶轮失衡、轴承磨损或基础不牢固，应停机检查叶轮、更换损坏轴承、加固安装基础；监听噪音，运行噪音应在合理分贝范围，若噪音突然增大、尖锐刺耳，可能是风道堵塞、部件摩擦加剧，需清理风道、润滑部件；关注电机发热程度，轻微发热属正常，若过热烫手，可能是过载、散热不良或电压异常，要检查负载、清理散热片、测量电压，确保风机稳定、高效运行，为生产作业提供可靠保障。
五、总结
Gardner Denver西门子漩涡风机接线工作需严谨对待。接线前，准备好工具材料，做好安全防护，熟知风机参数；接线时，依风机类型按相应接法操作，三相 380V 有星形、三角形接法，单相 220V 也有常规与特殊接法，过程遵循接线顺序、做好线路检查与接地保护；接线完成后调试运行，留意回转方向、振动、噪音、发热等情况，及时处理异常。遇到风机反转、异常噪音、电机过热等常见问题，冷静排查原因解决。规范接线操作，是保障西门子漩涡风机稳定运行、延长使用寿命、确保生产安全高效的关键，望相关技术人员牢记要点，让风机在各领域发挥最佳效能。
再次强调，认真阅读风机铭牌和使用手册，科学安装和使用。
